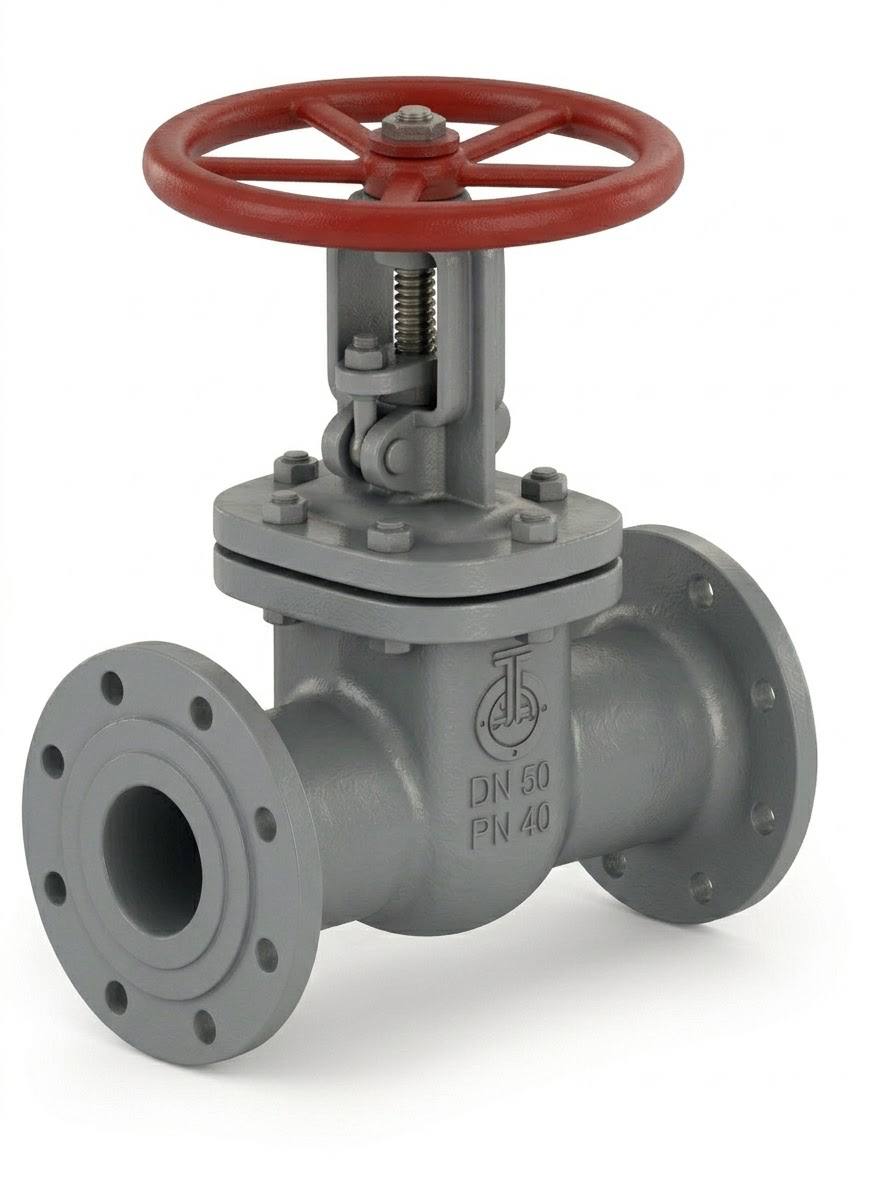

Задвижка стальная 30с15нж

Задвижка 30с15нж — стальная клиновая запорная арматура с фланцевым присоединением и выдвижным шпинделем. Изделие предназначено для полного перекрытия потока рабочей среды в трубопроводах и используется в промышленных, энергетических, нефтегазовых, коммунальных и технологических системах.

Задвижка 30с15нж применяется в качестве запорного устройства на трубопроводах. Конструкция с клиновым затвором обеспечивает перекрытие проходного сечения при закрытии арматуры, а выдвижной шпиндель позволяет контролировать положение затвора по его положению.

Для распространенных исполнений 30с15нж характерно номинальное давление PN 4,0 МПа, однако при выборе конкретного изделия необходимо ориентироваться на технические характеристики вашей модели, указанные в карточке товара.

Назначение задвижки 30с15нж

Основное назначение задвижки 30с15нж — полное отключение участка трубопровода и перекрытие потока рабочей среды.

Стальная задвижка может применяться в составе:

• промышленных трубопроводов;
• магистральных и технологических трубопроводных систем;
• систем водоснабжения;
• тепловых сетей;
• паропроводов;
• нефтегазовых объектов;
• энергетических предприятий;
• коммунальной инфраструктуры;
• производственных и инженерных систем.

В зависимости от конкретного исполнения и материалов задвижка может использоваться для различных рабочих сред. Перед монтажом необходимо проверить соответствие материалов изделия, давления и температуры параметрам рабочей среды.

Для отдельных исполнений 30с15нж производители указывают применение на трубопроводах воды, пара, масла, нефти, природного газа и жидких и газообразных неагрессивных сред.

Конструкция задвижки 30с15нж

Задвижка 30с15нж относится к стальным клиновым задвижкам с выдвижным шпинделем.

Основными элементами конструкции являются:

• стальной корпус;
• крышка;
• клиновой затвор;
• выдвижной шпиндель;
• уплотнительные поверхности;
• сальниковое уплотнение;
• маховик;
• фланцевые присоединительные элементы.

При открытии задвижки клин перемещается из проходного сечения трубопровода, обеспечивая прохождение рабочей среды. При закрытии затвор перемещается в обратном направлении и перекрывает поток.

Конструкция с выдвижным шпинделем отличается тем, что шпиндель перемещается вместе с затвором. Такое решение позволяет визуально контролировать положение запорного органа и обеспечивает доступ к ходовому механизму для обслуживания.

Что означает маркировка 30с15нж

Обозначение 30с15нж содержит информацию о типе и исполнении трубопроводной арматуры.

В распространенной системе обозначений:

• 30 — тип арматуры, задвижка;
• с — стальное исполнение корпуса;
• 15 — номер конструктивного исполнения;
• нж — материал уплотнительных поверхностей, связанный с применением нержавеющей стали.

Точная расшифровка и материалы конкретного изделия должны соответствовать паспорту и технической документации производителя.

Преимущества задвижки 30с15нж

К особенностям стальной задвижки 30с15нж относятся:

• Стальной корпус. Конструкция предназначена для эксплуатации в составе промышленных и инженерных трубопроводов при соблюдении установленных параметров.

• Клиновой затвор. Обеспечивает перекрытие потока рабочей среды при закрытии арматуры.

• Выдвижной шпиндель. Позволяет визуально определять положение запорного органа и упрощает обслуживание ходового механизма.

• Фланцевое присоединение. Обеспечивает разъемное соединение задвижки с трубопроводом.

• Низкое гидравлическое сопротивление в открытом положении. Клиновая конструкция при полном открытии обеспечивает свободный проход рабочей среды через арматуру.

• Возможность установки на различные трубопроводы. Конкретная область применения определяется характеристиками изделия и параметрами рабочей среды.

Рабочие среды для 30с15нж

В зависимости от исполнения задвижка 30с15нж может использоваться на трубопроводах, транспортирующих воду, пар, масло, нефть, нефтепродукты, природный газ и другие среды, совместимые с материалами изделия.

Перед выбором необходимо проверить:

• химическую совместимость рабочей среды с материалами корпуса и уплотнений;
• рабочее давление;
• рабочую температуру;
• требования к герметичности;
• условия монтажа и эксплуатации.

Не следует выбирать арматуру только по условному диаметру. Все параметры должны соответствовать проектным требованиям трубопроводной системы.

Как работает задвижка 30с15нж

Задвижка работает по принципу перемещения клинового затвора перпендикулярно направлению движения рабочей среды.

При вращении маховика происходит перемещение шпинделя и клина.

В открытом положении затвор выводится из проходного сечения, позволяя рабочей среде проходить через трубопровод.

В закрытом положении клин перекрывает проход и прекращает движение рабочей среды через участок трубопровода.

Задвижка предназначена прежде всего для работы в положениях «открыто» и «закрыто». Использовать ее как постоянный регулирующий орган не рекомендуется, если это не предусмотрено конструкцией и технической документацией.

Как выбрать задвижку 30с15нж

Перед покупкой необходимо определить параметры трубопровода и рабочей среды.

Условный проход DN

Диаметр задвижки должен соответствовать проектному условному проходу трубопровода.

Номинальное давление PN

Рабочее давление выбранной задвижки должно соответствовать расчетному давлению трубопроводной системы.

Для распространенных исполнений 30с15нж встречается номинальное давление PN 4,0 МПа, однако конкретный параметр необходимо проверять по таблице характеристик выбранного товара.

Рабочая температура

Температура рабочей среды должна находиться в пределах, допустимых для конкретного исполнения задвижки и используемых материалов.

Рабочая среда

Необходимо убедиться, что материалы корпуса, затвора и уплотнений подходят для транспортируемой среды.

Тип присоединения

30с15нж имеет фланцевое присоединение, поэтому перед монтажом необходимо проверить соответствие фланцев трубопровода присоединительным размерам задвижки.

Габаритные размеры

При проектировании и замене существующей арматуры следует учитывать строительную длину, высоту, массу и свободное пространство для управления маховиком и технического обслуживания.

Основные параметры конкретной задвижки 30с15нж представлены в таблице характеристик в карточке товара.

Купить задвижку 30с15нж в «Техармстрой»

В компании «Техармстрой» можно заказать стальную клиновую задвижку 30с15нж для промышленных, инженерных и технологических трубопроводных систем.

Перед оформлением заказа рекомендуем сравнить характеристики выбранного исполнения с проектными параметрами трубопровода. При необходимости специалисты «Техармстрой» помогут подобрать подходящий типоразмер и уточнить наличие, стоимость и условия поставки.

В карточке товара доступны:

• технические характеристики;
• информация о наличии;
• стоимость;
• условия оплаты;
• условия доставки;
• отзывы покупателей.

Чтобы купить задвижку 30с15нж, оформите заявку через карточку товара или обратитесь к специалистам «Техармстрой».

Часто задаваемые вопросы о задвижке 30с15нж

Что такое задвижка 30с15нж?

30с15нж — стальная клиновая запорная задвижка с фланцевым присоединением и выдвижным шпинделем. Она предназначена для полного перекрытия потока рабочей среды в трубопроводе.

Для чего применяется 30с15нж?

Задвижка используется в качестве запорного устройства на промышленных, энергетических, коммунальных и технологических трубопроводах. Конкретная область применения зависит от исполнения изделия и параметров рабочей среды.

Какое давление у задвижки 30с15нж?

Для распространенных исполнений 30с15нж указывается номинальное давление 4,0 МПа (40 кгс/см²). При покупке необходимо сверять этот параметр с характеристиками конкретного изделия.

Какие диаметры бывают у 30с15нж?

Задвижки 30с15нж выпускаются в различных типоразмерах. Конкретный диапазон DN зависит от производителя и исполнения. Актуальные доступные размеры необходимо смотреть в таблице характеристик товара.

Почему у 30с15нж выдвижной шпиндель?

Выдвижной шпиндель перемещается вместе с затвором при открытии и закрытии задвижки. Такая конструкция позволяет визуально контролировать положение затвора и обеспечивает удобный доступ к ходовому механизму.

Как соединяется 30с15нж с трубопроводом?

Задвижка 30с15нж имеет фланцевое присоединение. При монтаже необходимо обеспечить соответствие присоединительных размеров и параметров фланцев трубопровода и арматуры.

Можно ли использовать 30с15нж для регулирования потока?

Основное назначение задвижки — полное открытие или перекрытие потока. Для постоянного регулирования расхода следует применять арматуру, специально предназначенную для регулирования.

Где купить 30с15нж?

Задвижку 30с15нж можно заказать в компании «Техармстрой». Перед покупкой специалисты помогут проверить соответствие выбранного исполнения параметрам трубопроводной системы и уточнить условия поставки.
