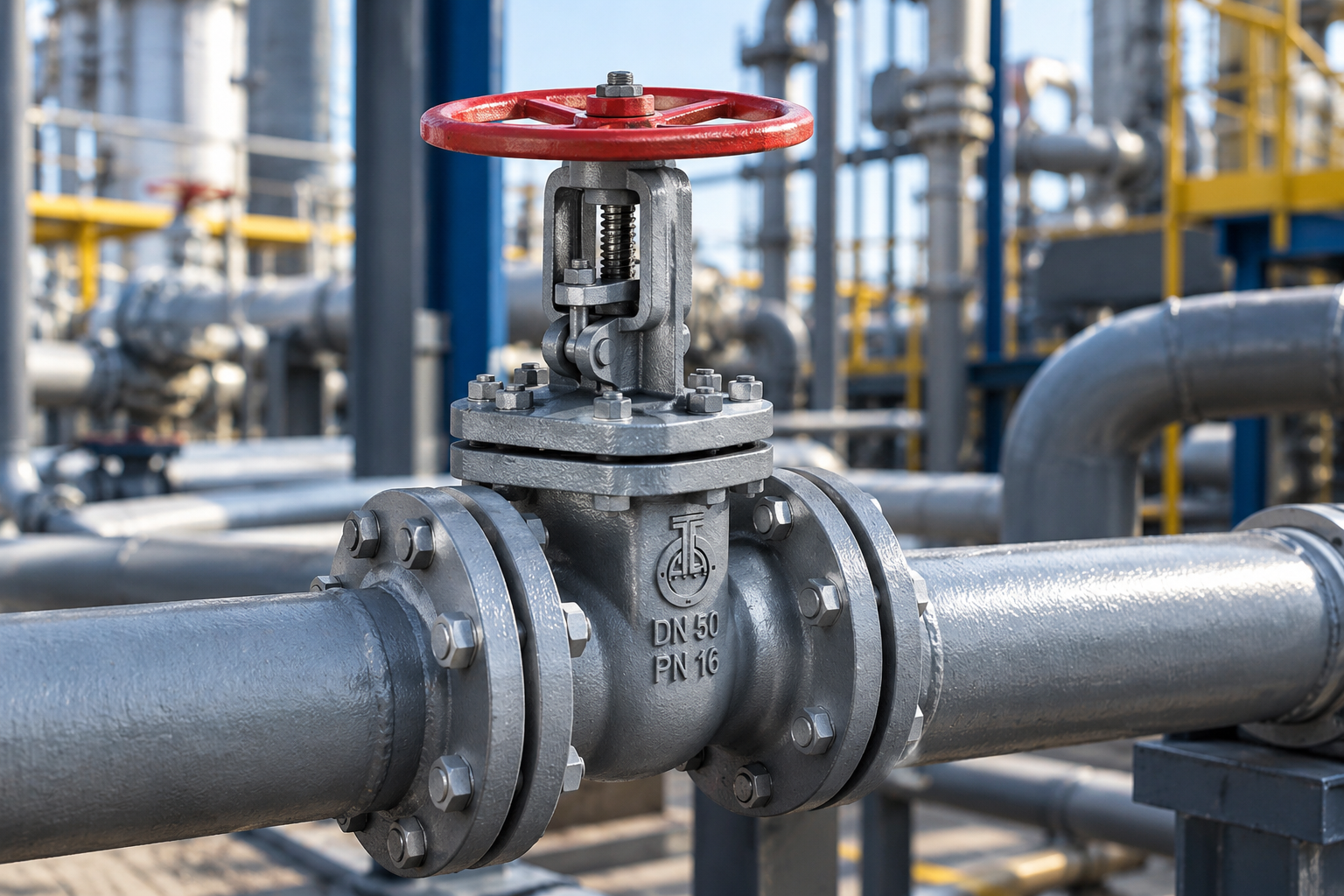

Задвижка 30с41нж — стальная клиновая запорная арматура, предназначенная для полного перекрытия потока рабочей среды в трубопроводе. В зависимости от исполнения доступны диаметры Ду 50–400. Основные рабочие среды, указанные в карточке товара, — вода, нефтепродукты и пар; максимальная заявленная температура рабочей среды — до +425 °C.

Модель применяется на промышленных, энергетических, коммунальных и технологических объектах, где требуется периодическое отключение участка трубопровода. Перед заказом необходимо сопоставить DN, PN, температуру и рабочую среду с проектными параметрами системы и документацией на конкретное исполнение.

Что представляет собой задвижка 30с41нж

30с41нж относится к стальной трубопроводной арматуре и выполняет запорную функцию. В отличие от регулирующей арматуры, задвижка рассчитана прежде всего на работу в крайних положениях — полностью открыто или полностью закрыто. При открытии клиновой затвор выводится из проходного сечения, а при закрытии перемещается в положение, при котором поток рабочей среды перекрывается.

Актуальную карточку модели можно посмотреть в каталоге: задвижка 30с41нж

Технические характеристики 30с41нж

Основные характеристики модели следующие:

Технические параметры следует рассматривать применительно к конкретному типоразмеру и исполнению. Для проектирования и замены арматуры необходимо использовать актуальную техническую документацию, а не только общее описание модели.

Устройство задвижки 30с41нж

Конструкция 30с41нж построена по схеме клиновой задвижки. Основными элементами являются корпус, крышка, клиновой затвор, шпиндель, уплотнительные элементы и механизм ручного управления. Корпус соединяется с трубопроводом фланцевым способом.

Корпус и фланцевое присоединение

Корпус воспринимает давление рабочей среды и формирует проточную часть арматуры. Для соединения с трубопроводом предусмотрены фланцы. Фланцевое исполнение удобно при монтаже и последующем демонтаже оборудования, например при ремонте или замене арматуры.

Клиновой затвор

Запирающий элемент выполнен по клиновой схеме. При перемещении затвора перпендикулярно направлению потока он открывает либо перекрывает проход. Такая конструкция используется для надежного отключения участков трубопровода.

Шпиндель и ручное управление

Управление моделью осуществляется маховиком. Поворот маховика передает усилие на шпиндель и обеспечивает перемещение затвора. Ручное управление подходит для участков, где не требуется дистанционное или автоматизированное открытие и закрытие арматуры.

Где применяется задвижка 30с41нж

30с41нж используется в трубопроводных системах, для которых подходят заявленные параметры давления, температуры и рабочей среды. На практике такая стальная задвижка может использоваться на промышленных предприятиях, объектах энергетики, в системах теплоснабжения, коммунальной инфраструктуре и технологических трубопроводах.

·        промышленные трубопроводы и технологические линии;

·        системы теплоснабжения;

·        энергетические объекты;

·        инженерные и коммунальные системы;

·        трубопроводы для воды, пара и допустимых нефтепродуктов;

·        строительство и реконструкция трубопроводных систем.

Важно: область применения конкретной задвижки определяется не только ее обозначением, но и фактическими параметрами рабочей среды, температурой, давлением, материалами и требованиями проекта.

Почему выбирают 30с41нж для трубопроводов

Стальное исполнение. Стальной корпус предназначен для эксплуатации в составе промышленных и инженерных трубопроводных систем при соблюдении установленных параметров.

Клиновая конструкция. Затвор рассчитан на запорную работу и перекрытие потока в трубопроводе.

Фланцевое соединение. Разъемное фланцевое соединение позволяет демонтировать арматуру при техническом обслуживании и замене.

Ручное управление. Маховик не требует отдельного электропривода и подходит для ручного управления запорным устройством.

Широкий ряд DN. У нас представлены типоразмеры от Ду 50 до Ду 400, что позволяет подобрать исполнение под различные диаметры трубопроводов.

Как правильно подобрать 30с41нж

Перед покупкой необходимо проверить соответствие модели проектным требованиям. Основные параметры подбора:

1.     DN — условный проход, соответствующий диаметру и присоединительным размерам трубопровода;

2.     PN — номинальное давление;

3.     температура рабочей среды — с учетом допустимых параметров конкретного исполнения;

4.     тип и свойства рабочей среды — вода, пар, нефтепродукты и другие допустимые среды;

5.     тип присоединения — фланцевое;

6.     строительная длина и габариты — особенно важны при замене существующей арматуры;

7.     условия монтажа и доступ к маховику;

8.     требования к герметичности и проектной документации.

30с41нж Ду 50–400: выбор типоразмера

На нашем сайте задвижка 30с41нж представлена в исполнениях Ду 50, 65, 80, 100, 125, 150, 200, 250, 300, 350 и 400. Выбирать DN необходимо по проектному условному проходу трубопровода и присоединительным размерам. Если арматура приобретается для замены уже установленной модели, рекомендуется дополнительно сверить строительную длину, фланцевые размеры и другие монтажные параметры.

Задвижка 30с41нж и другая запорная арматура

При проектировании трубопровода выбор между задвижкой, шаровым краном, клапаном или другим видом запорной арматуры определяется назначением участка и режимом работы. Задвижка удобна там, где требуется периодическое полное перекрытие потока, а постоянное регулирование расхода не является основной задачей.

Для дополнительного сравнения можно использовать статью «Задвижка или шаровой кран: что выбрать» на нашем сайте.

30с41нж и стальные задвижки Техармстрой

Задвижка 30с41нж входит в ассортимент стальной запорной арматуры. В каталоге доступны другие исполнения стальных задвижек с различными значениями DN, PN, материалами корпуса и конструктивными параметрами.

Перейти в каталог стальных задвижек

Как купить задвижку 30с41нж в Техармстрой

Чтобы заказать задвижку 30с41нж, необходимо выбрать требуемый DN и проверить соответствие технических характеристик параметрам трубопровода. На странице товара указаны варианты исполнения, наличие и актуальная цена. Стоимость зависит от выбранного типоразмера, поэтому перед оформлением заказа следует ориентироваться на текущие данные карточки.

Открыть карточку товара и оформить запрос: задвижка стальная 30с41нж

Специалисты Техармстрой могут помочь проверить соответствие выбранной модели параметрам системы, уточнить актуальное наличие, стоимость и условия поставки.

FAQ — часто задаваемые вопросы

Для чего предназначена задвижка 30с41нж?

Для полного перекрытия потока рабочей среды в трубопроводе. Модель относится к стальной клиновой запорной арматуре с ручным управлением.

Какое давление у 30с41нж?

Условное давление PN 16, или 1,6 МПа.

Какие диаметры доступны для 30с41нж?

В карточке товара представлены исполнения Ду 50, 65, 80, 100, 125, 150, 200, 250, 300, 350 и 400.

Как присоединяется 30с41нж к трубопроводу?

Модель имеет фланцевое присоединение и под приварку.

Какая рабочая температура у 30с41нж?

Температура рабочей среды до +425 °C. При проектировании необходимо учитывать допустимые параметры конкретного исполнения.

Для каких сред используется 30с41нж?

На нашем сайте указаны вода, нефтепродукты и пар. Совместимость необходимо проверять по технической документации и фактическим условиям эксплуатации.

Как управляется задвижка 30с41нж?

Ручным способом — маховиком.

Можно ли использовать задвижку для постоянного регулирования расхода?

Задвижка предназначена прежде всего для запорной функции — полного открытия или закрытия. Для постоянного регулирования расхода обычно выбирают специально предназначенную для этого арматуру.

Где купить 30с41нж?

Модель представлена в каталоге Техармстрой. На карточке товара можно выбрать типоразмер, посмотреть актуальную информацию о наличии и стоимости и оформить заказ или запрос.

Заключение

Задвижка 30с41нж — стальная клиновая фланцевая запорная арматура с ручным управлением, предназначенная для перекрытия потока рабочей среды.

Главное при выборе — не ориентироваться только на обозначение 30с41нж, а проверить DN, PN, температуру, рабочую среду, присоединительные и монтажные размеры. Для коммерческого заказа актуальные цена и наличие должны уточняться непосредственно в карточке товара.
