Что такое трубопроводная арматура?

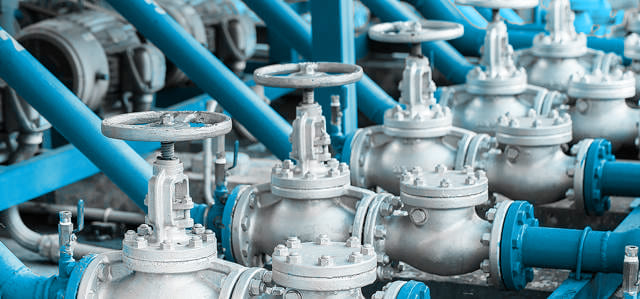

 Определение и назначение трубопроводной арматуры

Трубопроводная арматура – это специализированные устройства, устанавливаемые на трубопроводах для управления потоками рабочих сред, таких как жидкости, газы, пара, с налётом твердых частиц и др. Арматура выполняет несколько ключевых функций:

• Перекрытие потока. Арматурные устройства позволяют полностью или частично перекрыть подачу рабочей среды для проведения технического обслуживания или ремонта.
• Регулирование расхода. Возможность точного контроля над параметрами потока (скоростью, объемом, давлением) является важным аспектом для оптимизации работы технологических процессов.
• Защита системы. С использованием предохранительных и защитных клапанов арматура позволяет обеспечить безопасность оборудования, предотвращая аварийные ситуации и выход параметров за допустимые пределы.

Системное применение трубопроводной арматуры обеспечивает надежное управление потоковыми процессами, что критически важно в нефтегазовой, химической, энергетической и других промышленных отраслях.

Классификация трубопроводной арматуры

Классификация арматуры производится по ряду критериев: функциональному назначению, способу применения, конструкции, материалам изготовления и методам присоединения к трубопроводной системе. Ниже приведем подробное описание основных категорий.

1. Запорная арматура

Запорная арматура предназначена для полного перекрытия потока рабочей среды с обеспечением требуемой герметичности. Основные признаки этой группы заключаются в двух положениях рабочего органа – «открыто» и «закрыто». К элементам запорной арматуры относятся:

• Задвижки и крановые устройства. Эти элементы используются для оперативного перекрытия потока при проведении ремонтных работ или замены участков трубопровода.
• Отсечная арматура. Отличительной чертой является минимальное время срабатывания, что обусловлено технологическими требованиями к аварийному отключению системы.

2. Регулирующая арматура

Регулирующая арматура позволяет не только открывать или закрывать поток, но и изменять расход рабочей среды путем изменения площади проходного сечения внутри устройства. В эту категорию входят:

• Редукционные (дроссельные) устройства. Они предназначены для снижения рабочего давления через увеличение гидравлического сопротивления потоку.
• Запорно-регулирующая арматура. Эти устройства совмещают функции перекрытия и тонкой настройки расхода, обеспечивая возможность работы в промежуточном положении.

3. Предохранительная и защитная арматура

• Эти элементы арматуры предназначены для защиты оборудования и уменьшения рисков аварии. Они автоматически реагируют на превышение установленных параметров и сбрасывают избыток рабочей среды.

• Предохранительная арматура. Такие клапаны автоматически сбрасывают избыточное давление в системе, предотвращая аварийные ситуации при превышении критических значений.
• Защитная арматура. Используется для предотвращения изменений параметров рабочей среды, например, для устранения обратного потока или быстрого отключения определенных участков системы.

4. Дополнительные типы арматуры

Помимо основных категорий, трубопроводная арматура может быть разделена на другие группы:

• Распределительно-смесительная арматура – предназначенная для распределения потока между различными участками системы или для смешивания потоков с разными характеристиками5.
• Фазораспределительная арматура – используется для разделения рабочих сред по фазовому признаку (например, отделение пара от воды).
• Контрольная арматура – включает в себя устройства для контроля и измерения уровня или расхода рабочей среды.

Конструктивные особенности и материалы

Конструктивное исполнение трубопроводной арматуры определяется её функциональностью, эксплуатационными требованиями и условиями работы. Ключевыми аспектами являются:

• Конструкция корпуса и рабочих органов. Арматура может иметь различные типы рабочих органов – дисковые, заслонные, губчатые и другие, которые изменяют проходное сечение в зависимости от положения (открытого или закрытого).
• Используемые материалы. Для изготовления трубопроводной арматуры применяются сталь, чугун, латунь и даже неметаллические материалы. Выбор материала зависит от рабочей среды, температуры, давления и коррозионной активности среды. К примеру, при транспортировке агрессивных сред предпочтение отдается нержавеющей стали или специализированным сплавам.
• Элементы уплотнения. Для обеспечения герметичности используются различные уплотнители, такие как резиновые прокладки, силикон, паронит и полимеры. Они играют ключевую роль в предотвращении утечек даже при высоких давлениих.

Особенности монтажа трубопроводной арматуры

Монтаж трубопроводной арматуры представляет собой сложный технологический процесс, требующий строгого соблюдения технической документации и стандартов безопасности. При установке арматуры учитываются следующие аспекты:

• Подготовка и проверка оборудования. Перед монтажом производится входной контроль арматурных изделий, проверка подвижности шпинделя, состояния уплотнительных элементов и соответствия размеров.
• Снятие транспортных заглушек. Перед установкой необходимо удалить транспортные заглушки, установленные на патрубках, чтобы обеспечить корректную работу устройства.
• Использование разъемных и неразъемных соединений. Монтаж может осуществляться с применением фланцевых, муфтовых или штуцерных соединений – разъемных, которые позволяют многократную сборку и демонтаж, или неразъемных, требующих применения сварки и других методов.
• Позиционирование и ориентация. Для обеспечения правильной работы арматуры необходимо учитывать направление потока, положение клапанов (вертикально или горизонтально) и размещение в системе, что особенно важно для предохранительных устройств.
• Проверка работоспособности. После монтажа производится проверка подвижности рабочей части (например, шпинделя) путем полного прохода рабочего хода, а также тестируются системы управления, в том числе с использованием электроприводов.

Критерии выбора арматуры для трубопроводных систем

Выбор подходящей трубопроводной арматуры является ключевым моментом при проектировании и строительстве систем, так как от этого зависит как безопасность, так и эффективность работы всей системы. Основные критерии выбора включают следующие параметры:

1. Характер рабочей среды. Необходимо учитывать тип транспортируемой среды (жидкость, газ, смесь), её температуру, давление, агрессивность и наличие твердых частиц. Это позволяет выбрать материал и конструкцию арматуры, устойчивые к коррозии и истиранию.
2. Рабочие параметры. Важно обращать внимание на максимальное рабочее давление и температуру, а также на гидравлические характеристики, такие как коэффициент пропускной способности (CV) и гидравлическое сопротивление.
3. Конструктивные особенности устройства. В зависимости от требуемой точности регулирования потока может быть выбрана либо запорная, либо регулирующая арматура. При этом устройства, совмещающие функции (например, запорно-регулирующие), требуют более тщательной оценки условий эксплуатации.
4. Метод монтажа и особенности присоединения. От правильного выбора метода монтажа зависит долговечность работы арматуры. Иногда предпочтение отдаётся разъемным соединениям для удобства технического обслуживания, а в других случаях – неразъемным, если это обеспечивает необходимую прочность.
5. Экономические факторы и эксплуатационные затраты. Помимо первоначальных затрат необходимо учитывать эксплуатационные расходы, возможный ремонт и сервисное обслуживание в течение срока службы устройства.
