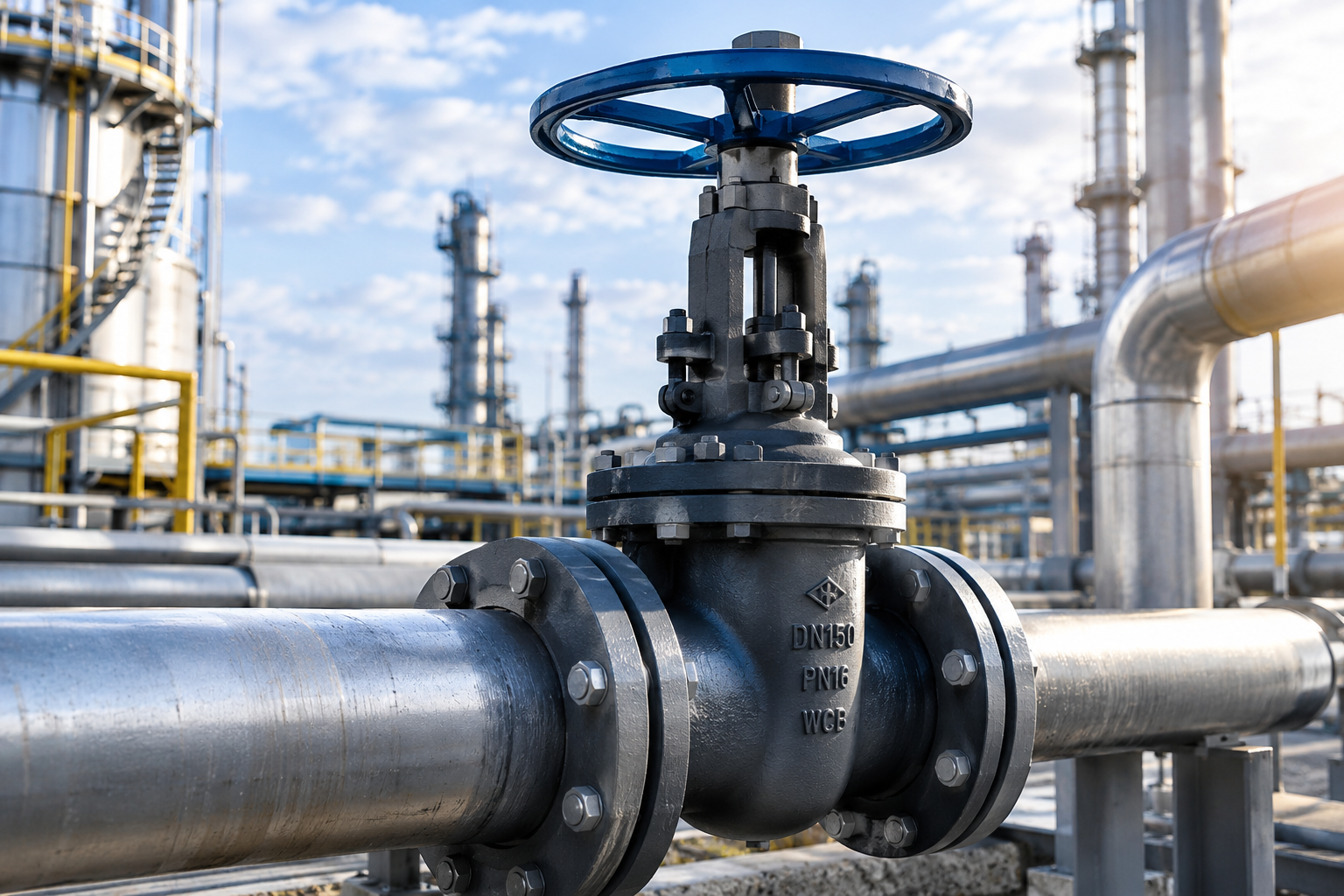

Стальные задвижки: виды, характеристики и применение

Стальные задвижки относятся к запорной трубопроводной арматуре и предназначены для перекрытия потока рабочей среды в трубопроводе. Они используются на инженерных и промышленных системах, где требуется надежное отключение участка трубопровода, оборудования или технологической линии.

Основными параметрами при выборе стальной задвижки являются номинальный диаметр DN, номинальное давление PN, материал корпуса и внутренних деталей, тип запирающего элемента, конструкция шпинделя, способ присоединения к трубопроводу и тип управления.

Стальные задвижки выпускаются в различных конструктивных исполнениях. В зависимости от назначения могут применяться клиновые и параллельные конструкции, модели с выдвижным или невыдвижным шпинделем, фланцевым присоединением или исполнением под приварку. ГОСТ 5762-2002 предусматривает классификацию задвижек по этим и другим конструктивным признакам.

Что такое стальная задвижка

Стальная задвижка представляет собой устройство, в котором перекрытие потока осуществляется перемещением запирающего элемента преимущественно перпендикулярно направлению движения рабочей среды.

Конструкция задвижки обычно включает корпус, крышку, запирающий элемент, шпиндель, элементы уплотнения и механизм управления. В зависимости от конкретной модели конструкция может дополняться приводом, электроприводом, редуктором и другими узлами.

При открытом положении запирающий элемент выводится из проходного сечения, благодаря чему движение рабочей среды осуществляется через проточную часть корпуса. При закрытии затвор перемещается в положение, при котором перекрывает проход и обеспечивает герметичное или требуемое по нормативной документации отключение участка трубопровода.

Стальные задвижки рассчитаны преимущественно на работу в режиме полного открытия или полного закрытия. Для постоянного регулирования расхода среды они, как правило, не предназначены.

Устройство стальной задвижки

Конструктивное исполнение зависит от типа и назначения арматуры, однако основными элементами большинства стальных задвижек являются:

• корпус;
• крышка;
• запирающий элемент;
• шпиндель;
• седла и уплотнительные поверхности;
• сальниковое или другое уплотнение;
• маховик, редуктор или привод.

Корпус является основной силовой частью изделия. Он воспринимает давление рабочей среды и соединяется с трубопроводом посредством фланцев, сварки или другого предусмотренного конструкцией способа.

Запирающий элемент непосредственно перекрывает проход рабочей среды. В зависимости от конструкции это может быть клин, один или несколько дисков либо шиберный элемент.

Шпиндель передает усилие от механизма управления на запирающий элемент. Он может быть выдвижным или невыдвижным. Такой способ классификации непосредственно предусмотрен ГОСТ 5762-2002.

Виды стальных задвижек

Стальные задвижки классифицируют по нескольким признакам. Такой подход позволяет подобрать арматуру с учетом конструкции трубопровода, параметров рабочей среды и условий эксплуатации.

Стальные клиновые задвижки

Клиновые задвижки оснащаются запирающим элементом в виде клина. При закрытии клин перемещается между уплотнительными поверхностями седел и перекрывает поток.

В зависимости от конструкции клин может быть:

• жестким;
• упругим;
• составным.

Клиновые задвижки широко применяются в промышленной трубопроводной арматуре. Они могут использоваться на различных технологических трубопроводах, в системах водоснабжения, теплоснабжения, энергетике, нефтегазовой и других отраслях.

Параллельные стальные задвижки

В параллельных задвижках запирающий элемент имеет параллельное расположение уплотнительных поверхностей. К этой группе относятся конструкции с однодисковым, двухдисковым и шиберным запирающим элементом.

Конкретное исполнение выбирают в зависимости от назначения арматуры, рабочей среды, давления, температуры и требований технологической системы.

ГОСТ 5762-2002 выделяет клиновые и параллельные задвижки в качестве основных конструктивных типов затвора.

Задвижки с выдвижным шпинделем

В конструкции с выдвижным шпинделем шпиндель при перемещении затвора изменяет свое положение относительно корпуса задвижки.

Такое исполнение позволяет визуально определить положение запирающего элемента по положению шпинделя. Однако при проектировании и монтаже необходимо учитывать пространство, необходимое для перемещения шпинделя.

Задвижки с невыдвижным шпинделем

У невыдвижных конструкций шпиндель не выходит за пределы корпуса при перемещении запирающего элемента.

Главным преимуществом такого решения является меньшая монтажная высота. Это может иметь значение при установке арматуры в помещениях с ограниченным пространством.

Виды стальных задвижек по способу присоединения

Еще одним важным параметром является способ соединения арматуры с трубопроводом.

Фланцевые стальные задвижки

Фланцевые задвижки соединяются с трубопроводом при помощи фланцев и крепежных элементов. Такое исполнение широко используется в промышленности и инженерных системах.

Фланцевое соединение позволяет демонтировать арматуру для технического обслуживания, диагностики или замены без вырезки корпуса из трубопровода.

Стальные задвижки под приварку

Задвижки под приварку соединяются с трубопроводом сварным способом. Такой вариант позволяет получить неразъемное соединение и широко используется на промышленных трубопроводах.

Задвижки под приварку особенно востребованы на технологических линиях, где предъявляются повышенные требования к надежности соединений и герметичности системы.

Другие варианты присоединения

В зависимости от конструкции и назначения могут использоваться также муфтовые, цапковые и штуцерные исполнения. ГОСТ 5762-2002 предусматривает классификацию задвижек по способу присоединения, включая фланцевое, муфтовое, цапковое, штуцерное исполнение и исполнение под приварку.

Основные характеристики стальных задвижек

При подборе трубопроводной арматуры необходимо учитывать не только конструкцию, но и технические характеристики изделия.

Номинальный диаметр DN

DN характеризует номинальный размер прохода трубопровода и является одним из основных параметров при выборе арматуры.

Диаметр задвижки должен соответствовать проектным требованиям трубопроводной системы. При подборе необходимо учитывать не только DN, но и присоединительные размеры, строительную длину и конструктивное исполнение.

Номинальное давление PN

PN — номинальное давление, используемое для обозначения класса давления трубопроводной арматуры.

Для конкретной задвижки допустимые параметры зависят от ее конструкции, материалов, температуры и условий эксплуатации. ГОСТ 5762-2002 распространяется на общепромышленные задвижки с номинальным давлением до PN 250.

Поэтому при выборе нельзя ориентироваться только на обозначение PN. Необходимо проверить техническую документацию конкретной модели и ее допустимые рабочие параметры.

Материал корпуса

Корпус стальной задвижки изготавливается из стали, марка которой определяется конструкцией изделия и требованиями к условиям эксплуатации.

Выбор материала зависит от рабочей среды, давления, температуры, коррозионной активности и других факторов.

ГОСТ 5762-2002 устанавливает, что материал задвижек определяется техническими условиями и конструкторской документацией на конкретные изделия.

Рабочая температура

Температурный диапазон эксплуатации зависит от материалов корпуса, уплотнений и других компонентов арматуры.

При выборе необходимо сопоставлять фактическую температуру рабочей среды с допустимыми параметрами конкретной модели. Особенно важно учитывать этот показатель при работе с горячей водой, паром, нефтепродуктами и другими технологическими средами.

Рабочая среда

Стальная задвижка должна соответствовать конкретной рабочей среде.

В зависимости от исполнения трубопроводная арматура может применяться в системах транспортировки воды, пара, газа, нефтепродуктов и других сред.

При этом возможность использования конкретной задвижки для определенной среды устанавливается техническими условиями и конструкторской документацией на изделие.

Где применяются стальные задвижки

Стальные задвижки используются в различных отраслях промышленности и коммунальной инфраструктуре.

Нефтегазовая промышленность

На объектах нефтегазовой отрасли стальные задвижки могут применяться на технологических трубопроводах и инженерных системах для отключения отдельных участков и оборудования.

Энергетика

В энергетике задвижки используются в системах транспортировки воды, пара и других рабочих сред. Конкретное исполнение подбирается с учетом давления, температуры и параметров технологического процесса.

Теплоснабжение

Стальные задвижки применяются на тепловых сетях и технологических трубопроводах для отключения участков системы при проведении ремонта или технического обслуживания.

Водоснабжение

На промышленных и коммунальных объектах задвижки используются для перекрытия потока воды и отключения отдельных участков трубопроводов.

Промышленные предприятия

Стальная запорная арматура используется на технологических линиях химических, металлургических, машиностроительных, нефтехимических и других предприятий.

Область применения конкретной модели определяется ее техническими характеристиками, материалами и требованиями проектной документации.

Преимущества стальных задвижек

К основным особенностям стальных задвижек относятся:

• возможность применения на трубопроводах с различными номинальными диаметрами;
• наличие конструкций для различных номинальных давлений;
• широкий выбор способов присоединения;
• возможность ручного и механизированного управления;
• различные варианты исполнения запирающего элемента;
• возможность применения на различных рабочих средах;
• ремонтопригодность отдельных конструктивных исполнений.

При этом характеристики и эксплуатационные возможности всегда необходимо оценивать применительно к конкретной модели, а не к задвижкам в целом.

Как выбрать стальную задвижку

Перед покупкой стальной задвижки необходимо определить основные параметры трубопровода и рабочей среды.

В первую очередь учитывают:

1. Номинальный диаметр DN.
2. Номинальное давление PN.
3. Рабочую температуру.
4. Тип и свойства рабочей среды.
5. Материал корпуса и внутренних деталей.
6. Тип запирающего элемента.
7. Тип шпинделя.
8. Способ присоединения к трубопроводу.
9. Способ управления.
10. Требования к герметичности.
11. Условия монтажа и доступное пространство.
12. Требования проектной и нормативной документации.

Например, для трубопровода, где требуется сварное неразъемное соединение, рассматривают задвижки под приварку. Если важна возможность относительно быстрого демонтажа арматуры, может использоваться фланцевое исполнение.

При выборе также необходимо учитывать строительную длину, массу изделия, направление установки, возможность обслуживания и требования к приводу.

Стандарты и требования к стальным задвижкам

Одним из нормативных документов, регламентирующих общие технические требования к промышленным задвижкам, является ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Задвижки на номинальное давление не более PN 250. Общие технические условия». Стандарт введен в действие с 1 июля 2003 года и распространяется на задвижки общепромышленного назначения.

Документ содержит классификацию задвижек по конструкции корпуса, типу затвора, шпинделю, уплотнению, способу присоединения, проточной части и типу управления.

Для конкретного изделия также необходимо учитывать технические условия, конструкторскую документацию, эксплуатационные документы и требования проекта.

Стальные задвижки Техармстрой

Компания «Техармстрой» поставляет трубопроводную арматуру для промышленных и инженерных систем.

При подборе стальной задвижки важно определить основные параметры будущей эксплуатации: DN, PN, рабочую среду, температуру, способ присоединения и необходимый тип управления.

Если параметры трубопровода уже известны, специалисты могут подобрать подходящее исполнение арматуры с учетом технических требований проекта.

FAQ: часто задаваемые вопросы о стальных задвижках

Чем стальная задвижка отличается от чугунной?

Основное отличие связано с материалом корпуса и эксплуатационными характеристиками конкретного изделия. Стальные задвижки используются в широком диапазоне промышленных условий, включая системы с повышенными требованиями к давлению и температуре. Однако конкретные возможности определяются конструкцией и технической документацией изделия.

Для чего нужна стальная задвижка?

Основное назначение стальной задвижки — перекрытие потока рабочей среды в трубопроводе. Задвижки преимущественно применяются в качестве запорной арматуры и используются для отключения участков трубопровода или оборудования.

Какие бывают стальные задвижки?

Задвижки классифицируют по типу затвора, конструкции корпуса, типу шпинделя, способу присоединения, виду уплотнения и типу управления. Наиболее распространены клиновые и параллельные конструкции, а также фланцевые задвижки и задвижки под приварку.

Что означает PN на задвижке?

PN обозначает номинальное давление, используемое для классификации трубопроводной арматуры. Допустимые рабочие параметры конкретной задвижки необходимо определять по ее технической документации с учетом температуры и других условий эксплуатации.

Что означает DN?

DN — номинальный размер трубопровода, используемый для обозначения условного прохода трубопроводной арматуры и соединяемых элементов.

Чем отличается задвижка с выдвижным шпинделем от невыдвижного?

У задвижки с выдвижным шпинделем шпиндель перемещается относительно корпуса при открытии и закрытии. В конструкции с невыдвижным шпинделем его положение по высоте практически не изменяется. Оба типа предусмотрены классификацией ГОСТ 5762-2002.

Можно ли использовать задвижку для регулирования расхода?

Основное назначение задвижки — запорная функция. Для постоянного регулирования расхода обычно используют арматуру, конструктивно предназначенную для дросселирования и регулирования параметров потока.

Что лучше: фланцевая задвижка или задвижка под приварку?

Выбор зависит от конструкции трубопровода и требований проекта. Фланцевое соединение является разъемным и облегчает демонтаж арматуры. Задвижка под приварку образует неразъемное сварное соединение с трубопроводом. Универсального варианта для всех систем нет.

Заключение

Стальные задвижки являются важным элементом трубопроводной арматуры и применяются для надежного перекрытия потока рабочей среды на промышленных и инженерных трубопроводах.

Разнообразие конструкций позволяет подобрать арматуру для различных условий эксплуатации. При выборе необходимо учитывать DN, PN, рабочую температуру и среду, материал исполнения, тип затвора, конструкцию шпинделя, способ присоединения и тип управления.

Правильно подобранная стальная задвижка должна соответствовать не только диаметру трубопровода, но и совокупности всех эксплуатационных и технических требований конкретной системы.
